產品特點
室外型防水鑄鋁壓鑄機箱
光纖傳輸損耗小，距離遠，單模光纖20KM。
低噪聲系數，高可靠性，維護簡便。
1個近端可拖帶多達8個遠端。
產品介紹
光纖直放站，是一種信號中繼設備。其主要作用是將收到的信號，經光電變換成光信號，傳輸后又經電光變換回復電信號在發出。
光纖直放站具有低IP3(小于-36dBm)、低噪聲系數（NF）、整機可靠等特點，使用直放站可實現“小容量、大覆蓋”的目標，減少基站數量，延伸覆蓋范圍。
光纖直放站是通過光纖進行信號傳輸?shù)闹狈耪?，光纖直放站主要由近端機、遠端機組成。光近端機和光遠端機都包括射頻RF單元和光單元。
下行鏈路：無線信號從發射臺或中繼臺中耦合出來后，進入光近端機，通過電-光轉換，電信號轉變?yōu)楣庑盘?，從光近端機輸入至光纖，經過光纖傳輸?shù)焦膺h端機；光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。
一個近端可拖帶多個遠端機。
光纖直放站近端機信源一般先用無線直放站從基站獲取信號。
廣泛應用
公路隧道、市政隧道的FM信號覆蓋。
小區、寫字樓、商業綜合體等地下車庫FM信號覆蓋。
射頻技術參數
|
性能指標Performance |
|
頻率范圍（MHz）（中心頻點可定制） |
下行 |
上行 |
|
420~424 |
410~414 |
|
光波長 |
1550 |
1310 |
|
光輸出功率（dBm） |
-- |
0~3 |
|
光接收靈敏度（dBm） |
-15 |
-- |
|
非損壞最大光輸入電平（dBm） |
3 |
-- |
|
最大射頻輸出功率 (dBm) |
33-34 |
-- |
|
最大射頻輸入總功率（dBm） |
-- |
-25 |
|
增益（dB） |
56±1 |
|
噪聲系數 (dB) |
-- |
≤7 |
|
ALC調節范圍（dB） |
30 |
|
增益最大調節范圍（dB） |
30 |
|
增益調節步進（dB） |
1 |
|
增益調節線性 (dB) |
10dB |
±1 |
|
20dB |
±1 |
|
30dB |
±1.5 |
|
帶內波動（dB） |
≤1.5 |
|
互調衰減（dBc） |
≤-45dBc@2 tone 33dBm |
-- |
|
時延 |
≤1.0 |
|
帶外雜散發射(dBm) |
9kHz-1GHz |
≤-36 |
|
1GHz-12.75GHz |
≤-30 |
|
駐波比 |
≤1.5 |
|
隔離度（dB） |
≥80 |
|
阻抗(Ω) |
50 |
|
數據接口類型 |
USB |
|
射頻接口類型 |
N-Female |
|
光纖接口類型 |
FC/PC |
|
安裝方式 |
壁掛式 |
|
工作環境Working Environment |
|
溫度 |
-20~55℃ |
|
相對濕度 |
≤95% |
|
防護等級 |
IP53 |
|
功耗 |
35W |
|
機械規格Mechanical specifications |
|
產品尺寸(L*W*H) |
205*107*328mm |
|
包裝尺寸(L*W*H) |
305*207*428mm |
|
重量 |
7kg
|
光傳輸指標和參數
工作光波長和激光器： 1310nm or 1550nm
輸出光功率: 2dBm±1dB
允許最大光輸入功率: ≤2dBm
光接收靈敏度: ≥-12dBm
光連接頭: FC/APC
傳輸距離： 20KM(點對點）
一般性參數
工作電源電壓: AC220V
消耗電流: ≤600mA/端
工作溫度: -5 - +50℃
儲存溫度: -20 - +75℃
外型結構: 室外鑄鋁
重量: 5KG

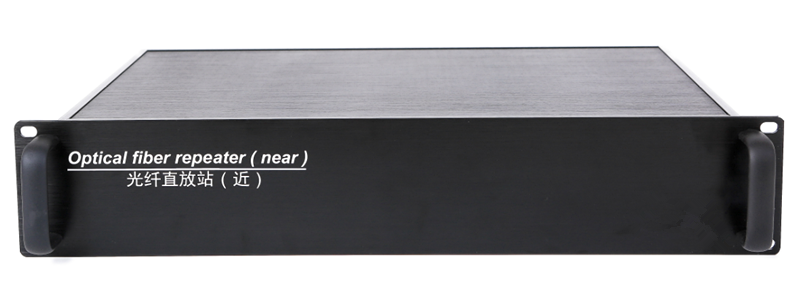

尺寸: 近端機 480*450*42mm
遠端機 480*360*175mm

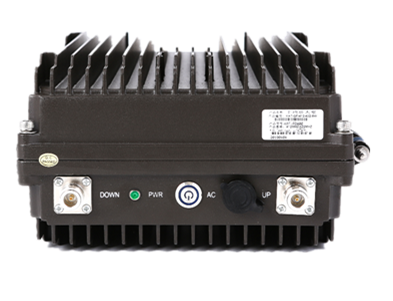

450M/800MHz遠端機
